Contexto
Uma pedreira de agregados perto de Joanesburgo opera dois crivos vibratórios de dois tabuleiros para classificação de gravilha. Cada crivo é acionado por um par de motores de massas excêntricas em contrarrotação a 980 RPM. Após a rebobinagem de um motor numa oficina local, uma das unidades regressou com um desequilíbrio residual que elevou a vibração do chassis para 16,2 mm/s RMS no lado do acionamento — muito para lá da Zona D da ISO 10816.
Os sintomas eram inconfundíveis: os parafusos da carcaça desapertavam-se a cada turno, o motor aquecia e a produção de agregados caía porque os operadores reduziam o caudal de alimentação para limitar a trepidação. Devolver o motor à oficina significava 5 dias de paragem na linha principal de classificação.
Procedimento

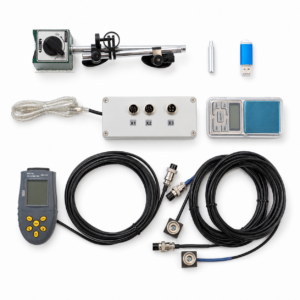

O crivo foi isolado e o motor desacoplado do veio de contrapesos. Os sensores do Balanset-1A foram montados em ambas as chumaceiras. Optou-se pela equilibragem em dois planos devido à relação comprimento/diâmetro do rotor de 260 kg do motor.
Referência: DE 16,2 mm/s, NDE 13,4 mm/s — ambos a 1× RPM, o que confirma desequilíbrio de massa.
Ensaio: massa de ensaio de 120 g no plano de correção do lado do ventilador (DE). Coeficientes de influência registados para ambos os planos.
Massas de correção:
- Plano DE: 85 g a 312°
- Plano NDE: 55 g a 78°
Ambas as massas foram soldadas à carenagem do ventilador do motor, de acordo com o método de correção aprovado pelo fabricante.
Medição final: DE 2,0 mm/s, NDE 1,7 mm/s — ambos dentro da Zona A.
Impacto
| Métrica | Antes | Depois |
|---|---|---|
| Vibração DE | 16,2 mm/s | 2,0 mm/s |
| Vibração NDE | 13,4 mm/s | 1,7 mm/s |
| Temperatura do motor | 92 °C | 71 °C |
| Intervalo de reaperto dos parafusos | a cada turno | não necessário |
| Tempo de equilibragem | — | 45 min |
O crivo regressou de imediato ao caudal de alimentação pleno. A manutenção reportou zero reapertos de parafusos nas duas semanas seguintes — antes, uma tarefa diária. A temperatura do enrolamento do motor desceu 21 °C, o que prolonga significativamente a vida útil do isolamento.
"O crivo trabalhou um turno inteiro sem os parafusos da carcaça se desapertarem, pela primeira vez em meses"
Resultados alcançados
16.2 mm/s 2.0 mm/s
Vibração DE
13.4 mm/s 1.7 mm/s
Vibração NDE
45 min
Tempo
