Ventilador de Arrefecimento de Gerador Diesel — Equilibragem de Emergência num Parque Eólico

O Problema

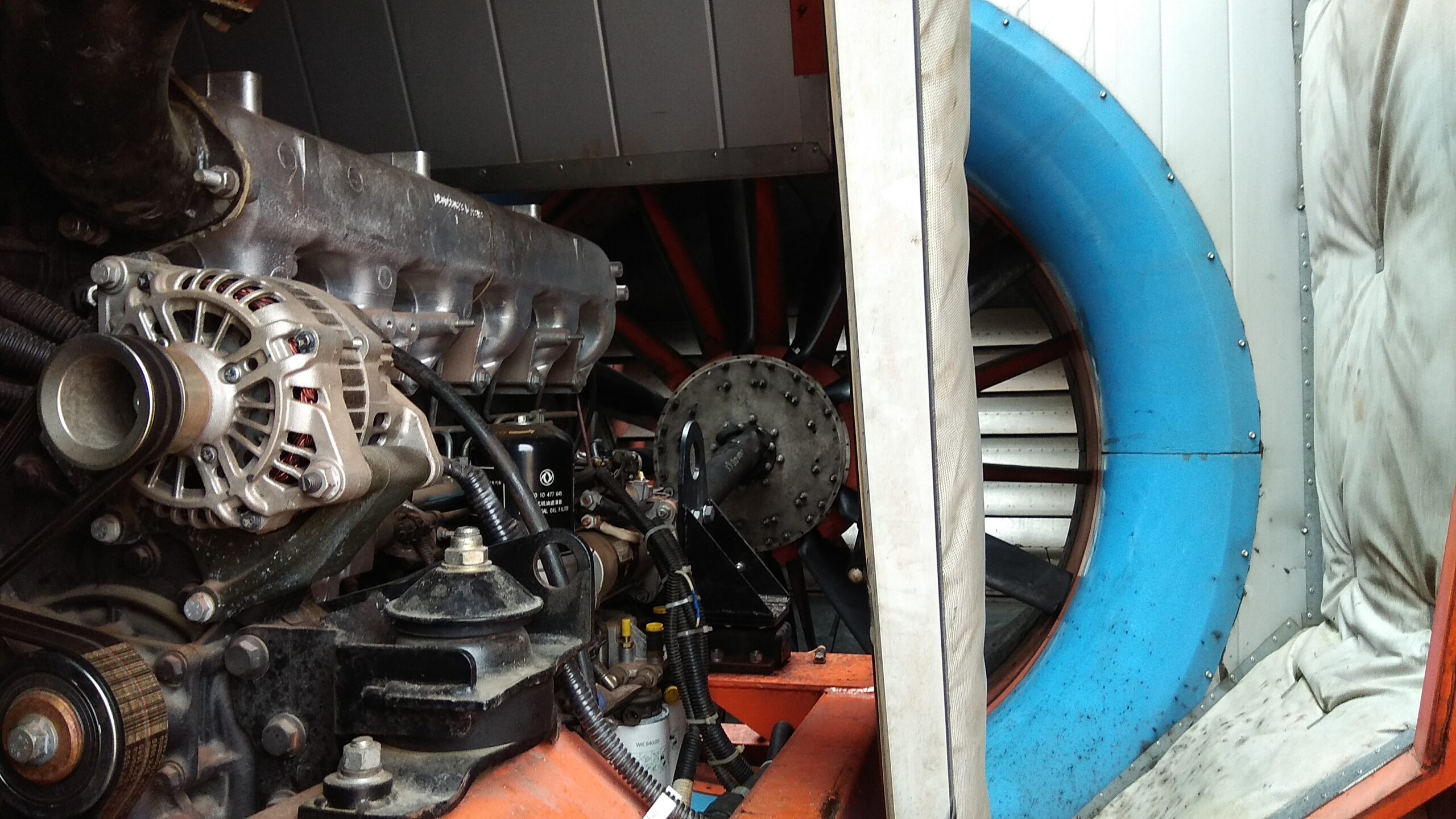

Um parque eólico de 2 MW na Andaluzia, Espanha, depende de um gerador diesel de reserva para funcionar independentemente da rede durante as janelas de manutenção. Durante uma inspeção programada de uma torre, o ventilador de arrefecimento do gerador começou a produzir um ruído metálico áspero à velocidade de funcionamento. A vibração na chumaceira do ventilador atingiu 18,2 mm/s RMS — bem dentro da Zona D (perigo) da ISO 10816.

O gerador foi desligado de imediato. Sem energia de reserva, a grua não podia trabalhar, o que paralisou todo o plano de manutenção. O ventilador de substituição mais próximo estava num armazém em Bilbau — a três dias de distância por transporte rodoviário.

A Solução

O eletricista do parque tinha um Balanset-1A na sua caixa de ferramentas, comprado seis meses antes para a manutenção de motores. Nunca tinha equilibrado um ventilador de gerador, mas o procedimento em plano único é simples.

A instalação do sensor demorou quatro minutos. Um sensor de vibração foi fixado magneticamente ao pedestal da chumaceira do ventilador. A fita refletora do tacómetro foi colocada no acoplamento do veio — sem qualquer desmontagem.

Ensaio de referência. O gerador foi arrancado e deixado estabilizar a 1500 RPM. O Balanset-1A registou 18,2 mm/s RMS com um pico nítido a 1×, o que confirma o desequilíbrio. A leitura de fase estava estável — sem folgas nem ressonâncias a complicar o quadro.

Massa de ensaio. Uma massa de encaixe de 15 g foi colocada na marca de 0° do cubo do ventilador. Segundo ensaio: a vibração desceu para 9,4 mm/s e a fase deslocou-se 137°. O software calculou o vetor de correção instantaneamente.

Correção. 22 g soldados a 215° no aro do ventilador. Medição final: 2,1 mm/s RMS — confortavelmente dentro da Zona A.

O Resultado

Vinte e cinco minutos desde a fixação do primeiro sensor até à verificação final. O gerador voltou a arrancar, a grua retomou os içamentos e a inspeção da torre foi concluída dentro do prazo. O ventilador de substituição de Bilbau chegou três dias depois — e foi diretamente para a prateleira de sobresselentes.

O responsável do parque estimou a paragem evitada em cerca de €12.000 entre produção perdida e taxas de espera do empreiteiro. O Balanset-1A ficou pago com esta única intervenção.
